Prehľad produktu a systémová integrácia

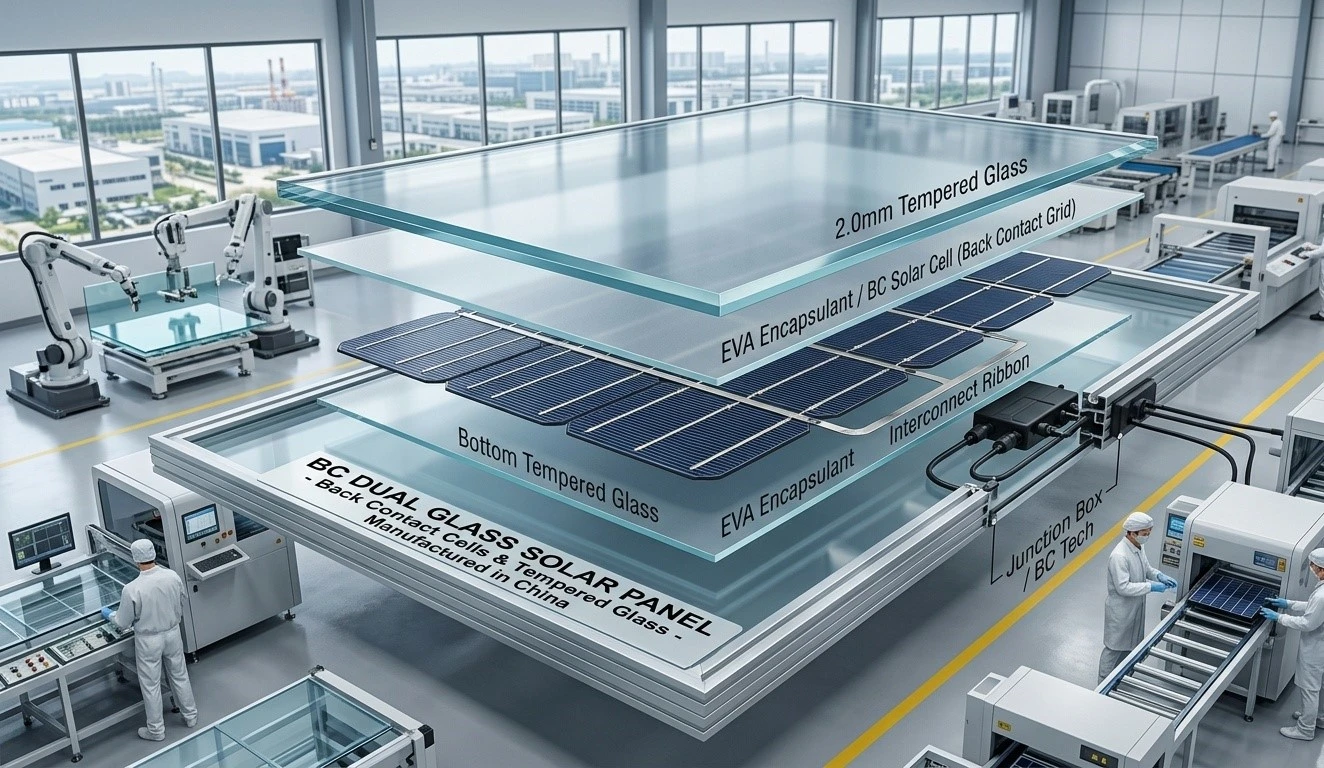

Tento solárny panel s dvojitým sklom BC (Back Contact), navrhnutý pre úžitkové-rozsahy a komerčné projekty EPC, eliminuje predné prípojnice a maximalizuje oblasť absorpcie aktívneho svetla. Symetrická dvojitá-architektúra skla poskytuje extrémnu mechanickú stabilitu proti mikro-praskaniu, PID (potenciálna indukovaná degradácia) a korózii soľnou hmlou. Moduly fungujú perfektne s bežnými reťazcovými invertormi (1000V/1500V DC systémy) a vysokovýkonnými-mikro{8}}invertormi. Ako priamy čínsky výrobca podporujeme úpravy rozmerov OEM, prispôsobené povrchové úpravy rámu (čierna/strieborná AL6005-T5) a presné predvŕtané{13}}montážne otvory na integráciu so špecifickými jednoosovými sledovacími systémami alebo štandardnými strešnými konzolami.
Materiálové a technické špecifikácie
| Typ článku batérie |
GBC |
| Usporiadanie batérie |
156(6*26) |
| sklo |
Dvojité sklo, 2.0+2.0mm potiahnuté čiastočne tvrdené sklo |
| Rám |
Rám z eloxovanej hliníkovej zliatiny |
| Výstupné vodiče |
Prispôsobená dĺžka |
| Hmotnosť |
34,5 kg (76,06 libier) |
| Veľkosť |
2465*1134*30mm |
| Balenie |
36 ks na palete
|
| Hodnotenie bezpečnosti |
Trieda Ⅱ |
| Požiarne hodnotenie | IEC trieda C |
Kontrola kvality a globálne štandardy
Náš výrobný závod prísne dodržiava protokoly riadenia kvality ISO 9001:2015. Každý solárny modul BC s dvojitým sklom prechádza duálnym 100 % EL (elektroluminiscenčným) testom-na začiatku pred lamináciou a nakoniec po-rámovaní-, aby sa úplne overila absencia skrytých mikro-trhlín. Moduly sú certifikované TUV Rheinland, CE a RoHS. Vzorky šarže prešli prísnymi validáciami mechanického zaťaženia, testami prostredia s vlhkým teplom (85 stupňov / 85 % RH) a testami odolnosti voči korózii so soľou a amoniakom (IEC 61701 / IEC 62716), čo zaručuje stabilný výnos v drsných klimatických podmienkach.
Podrobnosti o produkte
Výkresy zostavy solárnych panelov s dvojitým sklom BC Technické výkresy(Jednotka: mm)
* Dĺžka: ± 2 mm Šírka: ± 2 mm
Parametre elektrického výkonu(Pri štandardných testovacích podmienkach)
|
Model |
GK-1-78HGBD-655M |
GK-1-78HGBD-660M |
GK-1-78HGBD-665M |
GK-1-78HGBD-670M |
GK-1-78HGBD-675M |
GK-1-78HGBD-680M |
GK-1-78HGBD-685M |
||||||||
|
Podmienky testu |
STC |
NOCT |
STC |
NOCT |
STC |
NOCT |
STC |
NOCT |
STC |
NOCT |
STC |
NOCT |
STC |
NOCT |
|
|
Maximálny výkon (Pmax/W) |
655 |
493 |
660 |
497 |
665 |
501 |
670 |
505 |
675 |
508 |
680 |
512 |
685 |
516 |
|
|
Napätie otvoreného-obvodu (Voc/V) |
58.74 |
55.47 |
58.80 |
55.53 |
58.86 |
55.58 |
58.92 |
55.64 |
58.98 |
55.70 |
59.04 |
55.75 |
59.10 |
55.81 |
|
|
Napätie špičkového výkonu (Vmp/V) |
48.61 |
45.91 |
48.67 |
45.97 |
48.73 |
46.02 |
48.79 |
46.08 |
48.85 |
46.14 |
48.91 |
46.19 |
48.97 |
46.20 |
|
|
Skratový-prúd (Isc/A) |
14.21 |
11.49 |
14.28 |
11.55 |
14.35 |
11.61 |
14.42 |
11.66 |
14.49 |
11.72 |
14.56 |
11.78 |
14.63 |
11.84 |
|
|
Špičkový prúd (Imp/A) |
13.48 |
10.76 |
13.57 |
10.82 |
13.65 |
10.89 |
13.74 |
10.96 |
13.82 |
11.03 |
13.91 |
11.10 |
13.99 |
11.17 |
|
|
Efektivita konverzie modulu (%) |
23.4 |
23.6 |
23.8 |
24.0 |
24.1 |
24.3 |
24. |
||||||||
|
|
||||||||||||
1. STC (Štandardné testovacie podmienky): Ožiarenie 1000 W/m², teplota článku 25 stupňov, spektrálne rozloženie AM1,5
2. NOCT (Nominálna prevádzková teplota článku): Ožiarenie 800 W/m², teplota okolia 20 stupňov, spektrálne rozloženie AM1,5, rýchlosť vetra 1 m/s
Kapacita zaťaženia
| Maximálne statické zaťaženie (vpredu) | 5400 Pa |
| Maximálne statické zaťaženie (späť) | 2400 Pa |
| Test s krupobitím prešiel úspešne | Priemer 25mm, Rýchlosť nárazu 23m/s |
Bezpečnosť balenia a logistiky
Implementujeme robustné, exportné{0}} balenie navrhnuté pre medzinárodnú námornú prepravu. Moduly sú balené vertikálne v orientácii na výšku vo vystužených dvojitých{2}}vlnitých kartónoch, upevnených na fumigovaných drevených paletách. Každá paleta je obalená viacvrstvovou ťažkou zmršťovacou fóliou-a vystužená priemyselnou oceľovou páskou. Rohové chrániče a rozperné bloky sú vložené medzi moduly, aby sa zabránilo treniu a rozbitiu skla počas prepravy. Nakladanie kontajnerov je matematicky optimalizované, aby sa maximalizovalo využitie priestoru pri dodržaní prísnych limitov rozloženia hmotnosti, čím sa zabezpečí vaša hromadná objednávka z našej továrne na miesto projektu.
Dodacia lehota
|
množstvo (jednotky) |
1-20000 |
＞20000 |
|
Dodacia lehota (dni) |
15 |
Obchodovateľné |
Harmonogram doručenia:Pri objednávkach do 20 000 kusov je štandardná dodacia lehota 15 dní. Pri množstvách, ktoré presahujú túto hodnotu, sa skoordinujeme, aby sme vyhoveli vašim potrebám.
Typické aplikačné scenáre
Štrukturálna integrita a výnimočne vysoká hustota výkonu solárnych panelov BC s dvojitým sklom ich robí vysoko životaschopnými pre obmedzené inštalačné priestory a drsné prostredia. Vo veľkej miere sa nasadzujú v úžitkových-pozemných-slnečných elektrárňach, ktoré využívajú jednoosové sledovače na zachytenie maximálneho bifaciálneho albeda. Fungujú ako primárny komponent v komerčných strešných EPC inštaláciách vyžadujúcich vysoký výkon na meter štvorcový. Okrem toho je dvojitá-sklená bariéra proti vlhkosti navrhnutá špeciálne pre Agrivoltaics (poľnohospodárske skleníky) a pobrežné plávajúce solárne panely vyžadujúce ochranu pred extrémnou vlhkosťou.
FAQ
Ako sa synchronizuje solárny panel s dvojitým sklom BC s 1 500 V pomocnými-invertormi meradla?
Vyznačuje sa robustným 1500 V DC maximálnym menovitým napätím systému, čo umožňuje rozšírenú konfiguráciu reťazcov. Táto hardvérová kompatibilita priamo znižuje náklady na zlučovaciu skrinku a jednosmerný kábel na megawatt a efektívne sa pripája k hlavným -1 vysokonapäťovým- komerčným reťazcovým invertorom bez dodatočného zariadenia na zníženie výkonu.
Čo zaručuje<0.4% linear power degradation over the 30-year lifecycle?
Eliminácia predných mriežkových línií znižuje vnútorné mechanické namáhanie článkov, zatiaľ čo 2,0 mm+2.0mm dvojité{2}}sklo zapuzdrenie úplne blokuje prenikanie vlhkosti a zabraňuje PID. Továreň poskytuje solídnu 15-ročnú záruku na materiál a 30-ročnú záruku na výkon.
Môže dodávateľ prispôsobiť káble rámu a spojovacej skrinky pre veľkoobchodné objednávky OEM?
Áno, naša továreň vykonáva prísne špecifikácie OEM pre hromadných kupujúcich. Upravujeme povrchovú úpravu hliníkového rámu na úplne čiernu alebo striebornú, upravujeme dĺžky PV káblov tak, aby zodpovedali špecifickým rozstupom montáže sledovačov, a gravírujeme presné laserové logá. Oprava prototypu OEM sa zvyčajne vykoná do 15 pracovných dní.
Výzva na akciu
Požiadajte o presnú schému zapojenia systému a veľkoobchodnú cenovú ponuku projektu do 24 hodín. Dávkové vzorky OEM sú k dispozícii na testovanie kvality vo výrobe. Obráťte sa na náš technický tím, aby ste uzavreli zmluvu o dodávke B2B.
