Technická analýza internej architektúry komerčného solárneho invertora, dvojstupňová{0}}topológia, vysokonapäťová{1}}účinnosť MPPT a tepelná dynamika.

Tepelné a elektrické prekážky pri konverzii komerčnej fotovoltaickej energie

Komerčné solárne zariadenia čelia trvalému znižovaniu výnosov spôsobenému tepelným znížením výkonu, nesúladom reťazcov pri premenlivom ožiarení a vysokými spínacími stratami pri zvýšených teplotách. Zlyhanie komponentu vo fáze konverzie DC-AC predstavuje viac ako 40 % neplánovaných volaní údržby v teréne v pomocných a komerčných-a{4}}priemyselných (C&I) projektoch.

Táto príručka analyzuje vnútornú-architektúru na úrovni dosky, dynamiku rozptylu tepla a integráciu sledovača MPPT vysokoúčinných reťazcových invertorov{1}}. Poskytuje inžinierom EPC a špecialistom na obstarávanie prísne technické kritériá na vyhodnotenie spoľahlivosti výkonovej časti, zníženie systémových nákladov na energiu (LCOE) a overenie-úrovne zabezpečenia kvality komponentov.

Technická analýza: architektúra-úrovne a základné mechanizmy

Dvojitá-vysokofrekvenčná{1}}topológia

Vysoko{0}}účinné reťazcové invertory využívajú dvojstupňovú{1}} architektúru konverzie energie. Jednosmerný-jednosmerný zosilňovací stupeň upravuje meniace sa napätie reťazcov až po stabilnú vysokonapäťovú zbernicu jednosmerného prúdu (600 V – 900 V), ktorá napája jednosmerný-striedavý invertorový stupeň.

· Výkonové polovodiče: Náhrada starších IGBT modulov za diskrétne MOSFET z karbidu kremíka (SiC) znižuje straty pri spätnom získavaní až o 73 %. SiC polovodiče umožňujú spínacie frekvencie nad 50 kHz, čo umožňuje použitie menších tlmiviek a filmových kondenzátorov bez zvýšenia celkového harmonického skreslenia (THD).

· 3-topológia s upínaním fázového neutrálneho bodu (NPC): Viacúrovňové topológie NPC znižujú napäťové napätie medzi napájacími spínačmi (VDC/2 na zariadenie), minimalizujú degradáciu dV/dt na beztransformátorových sieťových väzbách a dosahujú maximálnu účinnosť konverzie 98,6 %.

Vysokonapäťová integrácia MPPT-so širokým oknom sledovania

Dvojstupňové{0}}architektúry obsahujú obvody dynamického maximálneho výkonu bodu sledovania (MPPT) poháňané 32-bitovými digitálnymi signálovými procesormi (DSP):

Široký prevádzkový rozsah MPPT: Sledovanie okien v rozsahu 200 V až 1 000 V umožňuje skoré-ranné spustenie a neskorý{3}}večerný zber, čím sa predĺži denná doba výroby energie o 45 až 90 minút.

Duálne/viacnásobné{0}}smerovanie MPPT: Dvojkanálové{0}}sledovanie MPPT izoluje čiastočné straty tieňovania medzi nezhodnými reťazcami modulov. Snímanie prúdu prostredníctvom uzavretých-slučkových senzorov s Hallovým efektom dodáva-metriky napätia/prúdu v reálnom čase do vysokorýchlostných{4}}rušivých{5}}a-algoritmov (P&O) pracujúcich pri vzorkovacej frekvencii 100 Hz.

Zosilnená tepelná a ochranná architektúra

Hromadenie tepla vo výkonových polovodičoch zdvojnásobuje mieru interných porúch na každých 10 stupňov nárastu teploty spoja ($Tj$).

Eloxované hliníkové tepelné-extrúzie:Hlavné vypínače napájania sa montujú priamo na studené -kované hliníkové chladiče s kolíkovými- geometriami rebier, ktoré maximalizujú povrch o 40 % v porovnaní so štandardnými extrudovanými rebrami.

Izolácia uzavretého priestoru:Vnútorné usporiadanie oddeľuje výkonovú elektroniku (súčiastky generujúce teplo,{0}}ako sú induktory a mostíkové moduly) od citlivej riadiacej elektroniky (DSP, ovládače hradla, komunikačné dosky). Výkonová elektronika je umiestnená v utesnenej komore IP66 chladenej núteným vzduchom, ktorá izoluje hlavnú dosku plošných spojov od hromadenia prachu a korozívneho okolitého vzduchu.

Prepäťová ochrana:Varistory z oxidu kovu (MOV) typu II (alebo voliteľného typu I+II) chránia svorky jednosmerného aj striedavého prúdu pred bleskom-indukovaným prechodným prepätím.

Odvetvové štandardy a finančný dosah na návratnosť investícií

Porovnanie štrukturálnych špecifikácií: Štandardné a priemyselné invertory-

Finančná analýza: LCOE a optimalizácia výnosov

Pre 1MW komerčný strešný systém fungujúci počas 25-ročného životného cyklu:

Diferenciál účinnosti: Nárast účinnosti konverzie o 0,8 % prináša približne 12 800 kWh dodatočnej ročnej výroby na inštalovaný MW.

Prevencia tepelného poškodenia: Zabránenie zníženia výkonu medzi 40 a 50 stupňami obnoví až 4 % strateného energetického výdaja počas špičkových letných mesiacov ožiarenia.

Vplyv LCOE: Kombinované zvýšenie výnosu a skrátenie cyklov výmeny komponentov znižujú celkové LCOE o 0,004 USD/kWh na 0,007 USD/kWh, čím sa obnoví počiatočná prémia za hardvér do 18 mesiacov od prevádzky.

Systémová integrácia a protokoly kontroly kvality

Náš výrobný proces podrobuje všetky jednotky na konverziu energie viacfázovému systému kontroly kvality:

Na integráciu kompletných komerčných projektov naše{0}}kapacitné reťazcové platformy spolupracujú so špecializovaným vyvážením--systémového hardvéru vrátane distribuovaných aktív s nižšou-kapacitou, ako sú naše10 kW na-sieťovom striedačimodely pre menšie komerčné čiastkové-pole.

Normy súladu

Bezpečnosť a pripojenie k sieti: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, EN 50549-1.

Normy EMC: EN 61000-6-2, EN 61000-6-4.

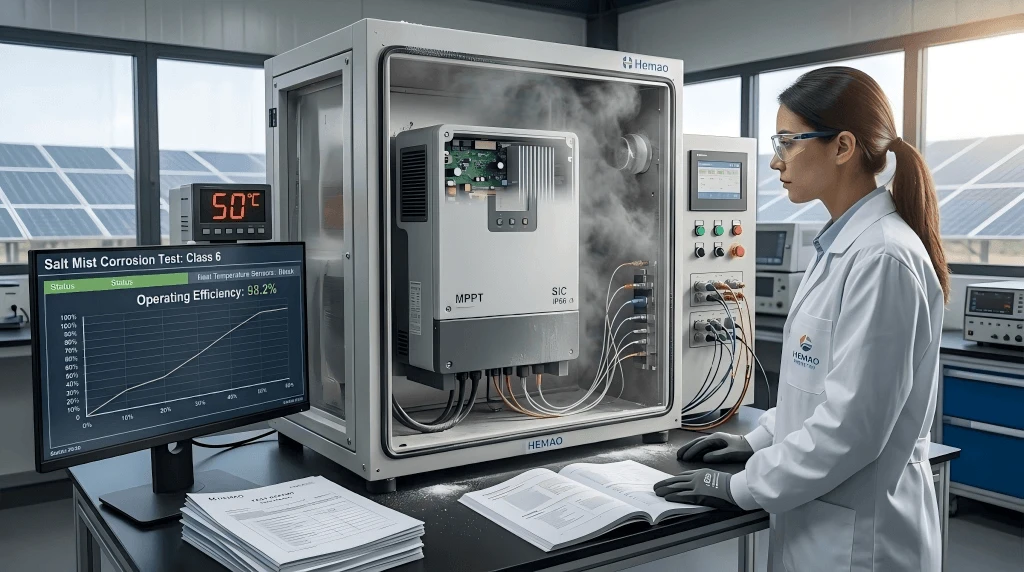

Environmentálna odolnosť: IEC 60068-2-52 (trieda korózie soľnej hmly 6), ochrana proti prachu a vode IP66.

FAQ

Otázka: Ako dvojkomorová architektúra chladenia zabraňuje zlyhaniu komponentov v pobrežných inštaláciách s vysokým-solením alebo vlhkosťou?

Odpoveď: Dvojkomorový{0}}konštrukcia oddeľuje hlavnú riadiacu dosku plošných spojov od zóny vysokého{1}} tepelného rozptylu. Vysokoteplotné komponenty (tlmivky a chladiče) sú umiestnené v externom kanáli prúdenia vzduchu s krytím IP66, ktorý umožňuje nútenému okolitému vzduchu ochladzovať povrchy rebier. Citlivé riadiace obvody, budiče brány a kondenzátory sú umiestnené v samostatnom utesnenom kryte IP66 naplnenom suchým dusíkom alebo utesneným proti výmene okolitého vzduchu, čím sa eliminuje kondenzácia soľnej-hmly a usadzovanie vodivého prachu na stopách vysokého-napätia.

Otázka: Aké obalové a prepravné protokoly sú implementované na zabránenie mikro-zlomeninám v interných PCB zostavách počas hromadného exportu?

Odpoveď: Invertory sú zabalené v -vyhovujúcich, tepelne{2}}upravených drevených prepravkách v súlade s normou ISPM 15, vystlaných penou na zmiernenie nárazov-expandovaného polyetylénu (EPE) s vysokou-hustotou prispôsobenou rozmerom šasi. Všetky vnútorné ťažké komponenty-ako sú magnetické induktory a hlavné kondenzátory-sú ukotvené k hlavnému rámu šasi pomocou konštrukčných mechanických konzol a nespoliehajú sa len na uchytenie spájkovaného spoja. Zásielky obsahujú jedno{10}}3D snímače nakláňania{11}}a nárazu na sledovanie prepravných nákladov.

Otázka: Aké sú technické parametre a dodacie lehoty pre vlastné úpravy firmvéru alebo hardvéru OEM?

Odpoveď: Prispôsobenia na{0}}úrovni firmvéru (úprava máp registrov MODBUS RTU/TCP, úprava prahových hodnôt pre{1}}prepätia alebo integrácia vlastných profilov podpory- siete) majú cyklus overenia 14 pracovných dní. Úpravy na-úrovni hardvéru (vlastné povrchové úpravy krytu, upravené konfigurácie konektorov DC alebo prispôsobené geometrie-chladiča) sa riadia časovým harmonogramom vývoja v trvaní 6 až 10 týždňov, vrátane úplného tepelného modelovania, výroby prototypu a akceptačného testovania (FAT).

Kontaktujte náš technický tím pre prispôsobené rozloženie 5kW FV systému a podrobnú ponuku kusovníka do 48 hodín.
